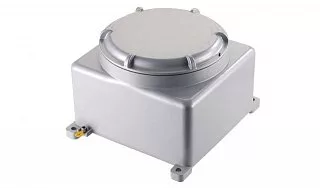

Взрывозащищенный корпус УНВ(С)-2828K из алюминиевого сплава
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенный корпус УНВ(С)-2828K из алюминиевого сплава предназначен для размещения электротехнических компонентов в составе промышленных систем управления, коммутации и распределения электрических цепей. Модель сочетает квадратную монтажную поверхность с увеличенной глубиной, что позволяет рассматривать её для оборудования, требующего дополнительного пространства при внутренней компоновке.

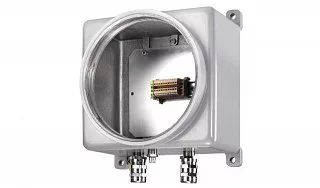

Габаритные размеры корпуса составляют 276 × 276 × 217 мм, масса — 11,4 кг. Внутренняя монтажная пластина размером 238 × 238 мм предназначена для крепления электротехнических компонентов с учётом их расположения, размеров и особенностей подключения.
Корпус и крышка изготовлены из коррозионностойкого модифицированного алюминиевого сплава. Резьбовое соединение крышки обеспечивает взрывонепроницаемость оболочки. Степень защиты IP66/67 препятствует проникновению пыли и воды, позволяя использовать изделие в соответствующих условиях промышленной эксплуатации.
Конструкция допускает подготовку резьбовых отверстий под кабельные вводы с метрической, трубной цилиндрической или конической резьбой. Их размеры, количество и расположение согласовываются с учётом внутренней компоновки, допустимых расстояний между отверстиями и требований взрывозащиты.
Дополнительно предусмотрены варианты оснащения антиконденсатным покрытием, дренажным и вентиляционным клапанами. Комплектация определяется условиями эксплуатации и требованиями к устанавливаемому оборудованию.
Технические характеристики
Применение
Корпус УНВ(С)-2828K используется в качестве взрывозащищённой оболочки при комплектации электротехнического оборудования для промышленных объектов. Его можно применять при изготовлении клеммных коробок, коммутационных устройств и отдельных узлов систем управления технологическими процессами.
Сочетание увеличенной монтажной поверхности и глубины позволяет рассматривать модель для размещения компонентов различной высоты, организации внутренних соединений и кабельных подключений. При выборе комплектации учитываются габариты оборудования, характеристики электрических цепей, допустимое тепловыделение и требования к монтажу.
Преимущества практического использования
Конструктивная особенность УНВ(С)-2828K — увеличенная глубина при относительно компактном квадратном основании. По сравнению с моделью УНВ(С)-2323K корпус имеет большую монтажную пластину и наружную глубину, что предоставляет дополнительные возможности для компоновки электротехнических компонентов.
Резьбовое соединение крышки обеспечивает необходимую конструкцию взрывонепроницаемой оболочки. Возможность индивидуального расположения кабельных отверстий позволяет согласовать направления подключения с размещением внутренних компонентов, а коррозионностойкий алюминиевый сплав подходит для эксплуатации в соответствующих промышленных условиях.
Купить Взрывозащищенный корпус УНВ(С)-2828K из алюминиевого сплава
В НПО «Легион» можно заказать взрывозащищенный корпус УНВ(С)-2828K из алюминиевого сплава с учётом технических требований к размещаемому электротехническому оборудованию.
Для выбора исполнения необходимо указать назначение корпуса, требуемую маркировку взрывозащиты, условия эксплуатации, состав и габариты устанавливаемых компонентов, характеристики электрических цепей, количество и расположение кабельных вводов. При необходимости согласовывается дополнительное оснащение.
