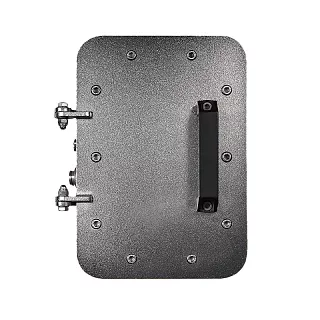

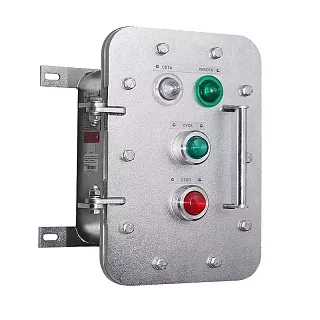

Взрывозащищенная клеммная коробка ЩОРВ-НТ694923 из нержавеющей стали
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка ЩОРВ-НТ694923 имеет внешние габариты 693×495×229 мм и внутреннее пространство 568×370×159 мм. Модель предназначена для крупных клеммных сборок, которым требуется значительная площадь для размещения большого количества соединений.
Толщина стенки корпуса составляет 16 мм. Для установки применяются крепежные скобы. Межосевое расстояние между ними составляет 550 мм по вертикали и 455 мм по горизонтали, ширина крепежного отверстия — 14 мм.
Для внутренней компоновки предусмотрена монтажная панель Щ6545Н.
Монтажная панель
| Материал | Размер, мм | Толщина, мм | Масса, кг |
|---|---|---|---|
| Нержавеющая сталь | 540 × 340 | 2 | 2,9 |
| Алюминиевый сплав | 532 × 332 | 3 | 1,4 |
Размер и толщина панели зависят от материала исполнения. Для нержавеющей стали предусмотрена панель 540×340×2 мм, для алюминиевого сплава — 532×332×3 мм.
Количество клеммных зажимов
| Номинальное сечение провода, мм² | Максимальное количество клеммных зажимов |
|---|---|
| 1 | 828 |
| 1,5 | 828 |
| 2,5 | 475 |
| 4 | 395 |
| 6 | 305 |
| 10 | 245 |
| 16 | 164 |
| 25–35 | 120 |
| 50 | 68 |
| 70 | 20 |
| 95 | 18 |
| 120 | 17 |
| 150 | 15 |
| 185–240 | 13 |
ЩОРВ-НТ694923 позволяет разместить до 475 клеммных зажимов при сечении проводников 2,5 мм², до 245 — при 10 мм², до 164 — при 16 мм² и до 68 — при 50 мм².
Технические характеристики
Применение
ЩОРВ-НТ694923 подходит для крупных распределительных и клеммных сборок, где требуется значительная внутренняя монтажная зона. Размеры 568×370×159 мм позволяют размещать большое количество клеммных зажимов и распределять элементы подключения по широкой монтажной панели.
Модель рассчитана на различные варианты электрических соединений. Например, при сечении проводников 4 мм² можно установить до 395 клеммных зажимов, при 6 мм² — до 305, при 25–35 мм² — до 120, при 150 мм² — до 15.
При подборе учитываем количество соединений, сечение проводников, размер и материал монтажной панели, внутренние габариты корпуса и требуемую конфигурацию кабельных вводов.
Преимущества практического использования
Внутренняя монтажная зона 568×370 мм позволяет формировать крупные клеммные сборки с большим количеством соединений.
Для корпуса предусмотрены монтажные панели из нержавеющей стали и алюминиевого сплава.
В таблице вместимости приведены значения для проводников сечением от 1 до 240 мм². Для проводников малого сечения корпус рассчитан на несколько сотен клеммных зажимов.
Межосевые размеры крепежных скоб 550×455 мм позволяют заранее определить точки фиксации корпуса на монтажной поверхности.
Следующий типоразмер — ЩОРВ-НТ694933 с внешними габаритами 693×495×347 мм и внутренними размерами 568×370×277 мм.
Купить Взрывозащищенная клеммная коробка ЩОРВ-НТ694923 из нержавеющей стали
Мы можем подобрать ЩОРВ-НТ694923 по количеству клеммных зажимов, сечению подключаемых проводников, материалу монтажной панели, конфигурации кабельных вводов и необходимым дополнительным исполнениям.
