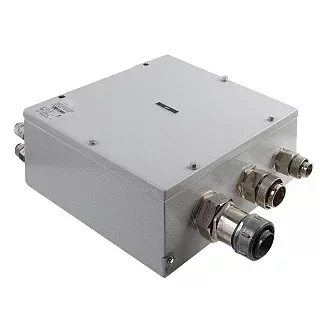

Взрывозащищенная клеммная коробка КСРВ-М806030
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
КСРВ-М806030 — крупный типоразмер серии КСРВ-М длиной 800 мм, шириной 600 мм и глубиной 300 мм. Увеличенная площадь и глубина корпуса позволяют формировать многорядные клеммные сборки с большим количеством соединений и кабельных подключений.
По сравнению с КСРВ-М606025 длина увеличена с 600 до 800 мм, а глубина — с 250 до 300 мм при сохранении ширины 600 мм. Такая геометрия дает больше пространства для распределения элементов внутри корпуса.
Максимально допустимое количество клемм AVK
Количество указано без учета установки кабельных вводов. Значения в скобках — максимальное количество клемм в одном ряду.
| Номинальное сечение, мм² | Максимальное количество |
|---|---|
| 2,5 | 568 (102 в одном ряду) |
| 4 | 476 (85 в одном ряду) |
| 6 | 364 (66 в одном ряду) |
| 10 | 292 (52 в одном ряду) |
| 16 | 244 (43 в одном ряду) |
| 35 | 180 (32 в одном ряду) |
| 50 | 112 (28 в одном ряду) |
| 70 | 72 (25 в одном ряду) |
| 120/150 | 16 |
| 240 | 14 |
КСРВ-М806030 позволяет разместить до 568 клемм для позиции 2,5 мм², 476 — для 4 мм², 364 — для 6 мм² и 292 — для 10 мм². Для позиций 120/150 и 240 мм² предусмотрено соответственно до 16 и 14 клемм.
Максимально допустимое количество кабельных вводов
| Код размера кабельного ввода | Сторона А, G/M | Сторона Б, G/M |
|---|---|---|
| 01 | 135/135 | 100/100 |
| 1 | 135/135 | 100/100 |
| 2 | 99/99 | 73/73 |
| 3 | 69/69 | 49/49 |
| 4 | 44/44 | 35/35 |
| 5 | 38/38 | 24/24 |
| 6 | 27/27 | 19/19 |
| 7 | 14/14 | 10/10 |
Для КСРВ-М806030 предусмотрены кабельные вводы всех кодов 01–7. Для кодов 01 и 1 допускается до 135/135 вводов по стороне А и 100/100 по стороне Б. Для кода 7 предусмотрено 14/14 вводов по стороне А и 10/10 по стороне Б.
Технические характеристики
Применение
КСРВ-М806030 подходит для крупных соединительных и распределительных сборок с большим количеством клеммных соединений и кабельных подключений. Корпус размером 800×600×300 мм позволяет распределять несколько функциональных групп внутри одной коробки и формировать многорядную компоновку.
При подборе учитываем количество и сечение проводников, тип и количество клеммных зажимов, количество кабельных вводов и стороны их расположения.
Преимущества практического использования
КСРВ-М806030 обладает высокой вместимостью: до 568 клемм для позиции 2,5 мм², до 476 — для 4 мм² и до 364 — для 6 мм².
По стороне А возможно размещение до 135/135 кабельных вводов кодов 01 и 1. Для внутренней компоновки используется монтажная панель размером 540×740 мм.
Следующий типоразмер — КСРВ-М1008030 с внешними габаритами 1000×800×300 мм.
Купить Взрывозащищенная клеммная коробка КСРВ-М806030
Мы можем подобрать КСРВ-М806030 под конкретную электрическую схему. Для заказа укажите количество и сечение проводников, тип и количество клеммных зажимов, количество и тип кабельных вводов, стороны их расположения и необходимые дополнительные исполнения.Похожие товары
