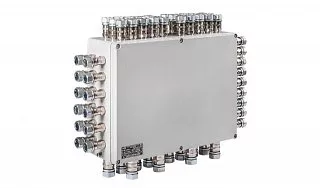

Взрывозащищенная клеммная коробка КНВ-У 40.80.12 из низкоуглеродистой стали
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка КНВ-У 40.80.12 из низкоуглеродистой стали предназначена для соединения, разветвления и распределения электрических цепей на промышленных объектах. Модель используется в системах электроснабжения, автоматизации, контроля, сигнализации и управления технологическими процессами, где требуется применение электротехнического оборудования во взрывозащищённом исполнении.
Коробка имеет удлинённый прямоугольный корпус габаритами 400 × 800 × 120 мм. Значительная монтажная площадь позволяет разместить несколько групп клеммного оборудования и организовать коммутационный узел для подключения многочисленных кабельных линий.
Корпус и крышка изготовлены из низкоуглеродистой листовой стали. Металлические поверхности защищены структурным порошковым покрытием стандартного цвета RAL 7035, обеспечивающим антикоррозионную защиту конструкции.
В стандартном исполнении предусмотрена монтажная пластина из оцинкованной листовой стали толщиной 2 мм. Она служит основанием для установки клеммного оборудования, состав и расположение которого определяются электрической схемой, количеством подключаемых цепей и характеристиками проводников.
Удлинённая конструкция позволяет последовательно размещать клеммные блоки и организовывать отдельные группы электрических соединений. Большая монтажная площадь предоставляет возможности для распределения внутреннего оборудования по функциональному назначению и организации прокладки проводников между отдельными группами подключений.
Глубина корпуса 120 мм обеспечивает дополнительное пространство для размещения компонентов и подключения кабелей. При разработке внутренней компоновки учитываются габариты клеммного оборудования, допустимые радиусы изгиба проводников, требования к совместному размещению электрических цепей и доступность соединений при техническом обслуживании.
Конструкция предусматривает уплотнение корпуса для защиты внутренних электрических соединений от проникновения пыли и влаги. В зависимости от выбранного исполнения и комплектации степень защиты оболочки составляет IP65 или IP66. Для выполнения защитных соединений предусмотрены элементы заземления.
Отверстия под кабельные вводы подготавливаются по согласованной схеме. Их количество, размеры и расположение определяются с учётом характеристик кабелей, направления кабельных трасс и конструктивных возможностей корпуса.
Для серии КНВ-У предусмотрены температурные исполнения с нижней границей −60 °C и верхней границей +40, +60 или +85 °C. Конкретный вариант подбирается в соответствии с условиями эксплуатации и требуемой маркировкой взрывозащиты.
Технические характеристики
Применение
КНВ-У 40.80.12 применяется для организации распределительных и соединительных узлов в системах контрольно-измерительных приборов и автоматики (КИПиА), промышленной сигнализации, электроснабжения и автоматизированного управления технологическими процессами.
Модель подходит для объединения кабельных линий от нескольких групп датчиков, измерительных приборов, исполнительных механизмов и другого промышленного оборудования. При соответствующей комплектации внутри корпуса можно организовать отдельные группы клеммных соединений для различных участков технологической установки.
Увеличенная длина корпуса удобна для систем с разветвлённой кабельной инфраструктурой. Она позволяет последовательно разместить клеммное оборудование и распределить подключения по функциональному назначению, учитывая расположение внешних устройств и направление кабельных трасс.
КНВ-У 40.80.12 может использоваться в качестве крупного распределительного узла для объединения нескольких групп электрических цепей. Возможность такой комплектации определяется выбранным клеммным оборудованием, его характеристиками и требованиями к совместному размещению соединений.
Габариты 400 × 800 × 120 мм позволяют использовать модель в случаях, когда необходимо сочетание значительной монтажной площади с дополнительным пространством по глубине. При выборе места установки учитываются размеры корпуса, особенности его крепления и необходимость доступа для монтажа и технического обслуживания.
Коробка может применяться на нефтегазовых, нефтехимических, химических, энергетических и других промышленных предприятиях. Допустимость её установки в конкретной взрывоопасной зоне определяется маркировкой взрывозащиты выбранного исполнения, характеристиками рабочей среды и параметрами подключаемых электрических цепей.
Преимущества практического использования
Удлинённый корпус размером 400 × 800 × 120 мм предоставляет значительную монтажную площадь для размещения клеммного оборудования. Такая конфигурация удобна при организации крупных распределительных узлов, в которых необходимо объединить подключения нескольких групп промышленного оборудования.
Возможность последовательного размещения клеммных блоков позволяет разработать внутреннюю компоновку с разделением электрических соединений по функциональному назначению. Это упрощает организацию монтажной схемы и обеспечивает доступ к отдельным группам подключений при техническом обслуживании.
Увеличенная глубина 120 мм предоставляет дополнительное пространство для установки внутренних компонентов и подключения проводников. При этом фактическая вместимость определяется выбранным оборудованием, количеством подключений и требованиями к монтажу.
Корпус из низкоуглеродистой стали обеспечивает механическую прочность конструкции. Структурное порошковое покрытие RAL 7035 защищает металлические поверхности от коррозионного воздействия.
Монтажная пластина из оцинкованной стали толщиной 2 мм служит основанием для установки внутреннего оборудования. Для серии также предусмотрены альтернативные варианты монтажных пластин из алюминиевого сплава и изоляционного материала.
Возможность индивидуальной комплектации позволяет подобрать тип, количество и расположение клеммного оборудования в соответствии с электрической схемой. При разработке компоновки учитываются характеристики проводников, необходимое пространство для внутренней разводки и требования к обслуживанию соединений.
Кабельные вводы могут располагаться на различных сторонах корпуса. Их размещение согласовывается с направлением кабельных трасс, количеством подключаемых линий, размерами вводов и конструктивными ограничениями оболочки.
В зависимости от исполнения доступны степень защиты IP65 или IP66 и различные температурные диапазоны. Для серии также предусмотрены дополнительные варианты оснащения, включая сквозной болт заземления, антиконденсатное внутреннее покрытие, дренажный и вентиляционный клапаны. Возможность их применения определяется выбранной комплектацией и условиями эксплуатации.
Купить Взрывозащищенная клеммная коробка КНВ-У 40.80.12 из низкоуглеродистой стали
У нас можно заказать взрывозащищенную клеммную коробку КНВ-У 40.80.12 из низкоуглеродистой стали для комплектации промышленных систем электроснабжения, автоматизации, контроля, сигнализации и управления технологическими процессами.
Для подбора оборудования необходимо предоставить электрическую схему, указать требуемую маркировку взрывозащиты, условия эксплуатации, количество и сечение проводников, параметры электрических цепей, тип клеммного оборудования и характеристики подключаемых кабелей.
При согласовании заказа учитываются габариты корпуса 400 × 800 × 120 мм, необходимая внутренняя комплектация, количество и расположение кабельных вводов, требования к степени защиты и температурному исполнению.
