Взрывозащищенная клеммная коробка КНВ-А1616 из алюминиевого сплава
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка КНВ-А1616 из алюминиевого сплава предназначена для соединения, разветвления и коммутации электрических цепей на промышленных объектах, где требуется использование электрооборудования во взрывозащищённом исполнении.
Модель имеет квадратный корпус, обеспечивающий возможность размещения кабельных вводов с разных сторон. Корпус и крышка изготовлены из коррозионностойкого алюминиевого сплава с защитным эпоксидным порошковым покрытием. Крышка закрепляется невыпадающими винтами из нержавеющей стали.
Внутреннее пространство коробки предназначено для установки монтажной пластины, DIN-реек и клеммных блоков. Их размещение определяется количеством электрических цепей, сечением проводников и необходимой схемой подключения. Конструкция предусматривает внешний заземляющий болт.
КНВ-А1616 позволяет организовать коммутационный узел с несколькими направлениями подключения кабелей. Отверстия под кабельные вводы выполняются с учётом размеров резьбы, необходимого расстояния между соседними вводами и доступной площади стенок корпуса.
Минимальное расстояние между отверстиями для сверления, мм:
| Размер резьбы | 3/8″ M16 | 1/2″ M20 | 3/4″ M25 | 1″ M32 | 1 1/4″ M40 | 1 1/2″ M50 | 2″ M63 | 2 1/2″ M75 | 3″ M80 |
|---|---|---|---|---|---|---|---|---|---|
| 3/8″ M16 | 33 | 35 | 38 | 42,5 | 45,5 | 49,5 | 56,5 | 62,5 | 71,5 |
| 1/2″ M20 | 35 | 37 | 40 | 44,5 | 47,5 | 51,5 | 58,5 | 64,5 | 73,5 |
| 3/4″ M25 | 38 | 40 | 43 | 47,5 | 50,5 | 54,5 | 61,5 | 67,5 | 76,5 |
| 1″ M32 | 42,5 | 44,5 | 47,5 | 52 | 55 | 59 | 66 | 72 | 81 |
| 1 1/4″ M40 | 45,5 | 47,5 | 50,5 | 55 | 58 | 62 | 69 | 75 | 84 |
| 1 1/2″ M50 | 49,5 | 51,5 | 54,5 | 59 | 62 | 66 | 73 | 79 | 88 |
| 2″ M63 | 56,5 | 58,5 | 61,5 | 66 | 69 | 73 | 80 | 86 | 95 |
| 2 1/2″ M75 | 62,5 | 64,5 | 67,5 | 72 | 75 | 79 | 86 | 92 | 101 |
| 3″ M80 | 71,5 | 73,5 | 76,5 | 81 | 84 | 88 | 95 | 101 | 110 |
Технические характеристики
Применение
КНВ-А1616 применяется для организации электрических соединений в системах промышленной автоматизации, контроля технологических процессов, управления оборудованием и сигнализации.
Коробка подходит для подключения контрольно-измерительных приборов, датчиков и исполнительных устройств, а также для соединения и разветвления кабельных линий. Возможность её применения в конкретной взрывоопасной зоне определяется выбранным исполнением и соответствующей маркировкой взрывозащиты.
Квадратная конфигурация позволяет организовать подвод кабелей с нескольких направлений. Это удобно при создании промежуточных коммутационных узлов, в которых необходимо объединить несколько групп электрических цепей.
Модель может использоваться в производственных помещениях и на наружных промышленных установках при соответствии выбранной комплектации условиям эксплуатации.
При подборе необходимо учитывать количество подключаемых кабелей, их диаметры, сечение проводников, тип клеммных терминалов и требования к расположению вводов.
Преимущества практического использования

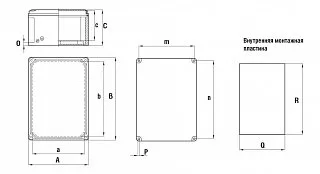

КНВ-А1616 имеет квадратный корпус размером 160 × 160 × 90 мм. Внутренние размеры составляют 150 × 150 × 82 мм. Такая конфигурация предоставляет пространство для размещения клеммных блоков и организации кабельных соединений с нескольких сторон.
Монтажные расстояния составляют 110 × 140 мм, диаметр монтажных отверстий — 7 мм. Масса коробки — 1,9 кг. Эти параметры необходимо учитывать при выборе монтажной конструкции и размещении оборудования.
Корпус из коррозионностойкого алюминиевого сплава обеспечивает механическую прочность при сравнительно небольшой массе. Эпоксидное порошковое покрытие создаёт дополнительную защиту поверхности при промышленной эксплуатации.
Квадратная форма позволяет распределять кабельные вводы между сторонами корпуса в зависимости от направления подхода кабельных трасс. Возможность индивидуальной подготовки отверстий обеспечивает адаптацию коробки под конкретную схему подключения.
Для серии КНВ-А предусмотрены различные виды взрывозащиты и варианты комплектации. Внутреннее оснащение подбирается с учётом количества электрических цепей, требований к клеммным соединениям и условий эксплуатации.
Дополнительно могут применяться необходимые кабельные вводы, переходники, вентиляционные и дренажные элементы. Окончательная компоновка определяется с учётом габаритов корпуса, размеров устанавливаемых компонентов и минимальных расстояний между отверстиями.
Купить Взрывозащищенная клеммная коробка КНВ-А1616 из алюминиевого сплава
У нас можно заказать взрывозащищенную клеммную коробку КНВ-А1616 из алюминиевого сплава для комплектации систем промышленной автоматизации, контроля, управления и электроснабжения.
Для подбора исполнения необходимо указать требуемый вид взрывозащиты, количество и сечение проводников, тип и число клеммных терминалов, параметры подключаемых кабелей, размеры резьбы и расположение кабельных вводов.
При комплектации учитываются габариты корпуса 160 × 160 × 90 мм, внутреннее монтажное пространство, условия эксплуатации, требования к заземлению и необходимому дополнительному оснащению.
